齒輪加工刀具03蝸輪滾刀

一、蝸輪滾刀的進給方式和工作原理。

1.蝸輪滾刀的工作原理

蝸輪滾刀的工作原理是將蝸桿和蝸輪嚙合。蝸輪滾刀相當于與切割蝸輪嚙合的工作蝸桿。如果刀刃被打開,蝸輪滾刀就是蝸輪滾刀。

加工蝸輪時,蝸輪和蝸輪的安裝中心距、軸交角(一般為90°)和傳動比也應與工作蝸輪和蝸輪的中心距、軸交角和傳動比相同。

2.蝸輪滾刀的進給方式

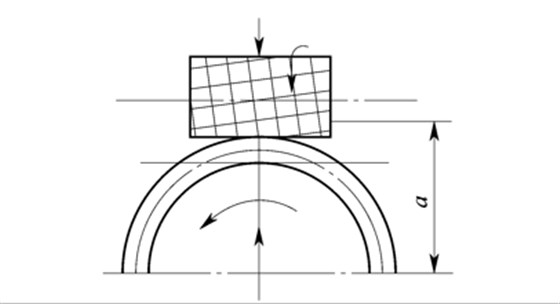

(1)徑向進給

優點:蝸輪不需要額外旋轉,滾齒機傳動鏈短,加工蝸輪螺距誤差小,精度高,蝸桿副可徑向組裝。

缺點:滾刀的齒形載荷不均勻,包絡齒廓的切削刃很少,齒面波紋較大,齒形精度和表面質量較低。

161

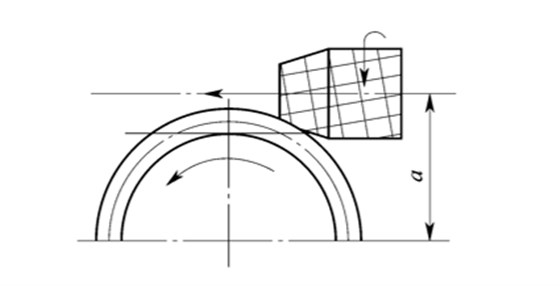

(2)切向進給

優點:齒形精度高,表面質量好,滾刀使用壽命長,蝸桿副中心距易于精確控制。

缺點:滾齒機必須有切向進給機構;研制出一條運動傳動鏈條,影響旋轉精度,對于精度要求高的蝸輪,不如徑向進給法好;蝸桿副不能徑向裝配。

162

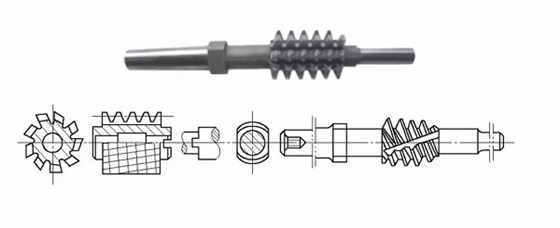

二、蝸輪滾刀的結構

163

1.蝸輪滾刀的外徑

蝸輪滾刀的外徑應大于工作蝸桿的外徑,嚙合時蝸桿副應有一定的徑向間隙和一定的重磨次數。

因此,新的蝸輪滾刀的外徑應比工作蝸桿的外徑大0.2 m(m為模數)。

2.后角

蝸輪滾刀頂部葉片的后角按螺旋方向測量。當基本蝸桿的螺旋升角小時(λo<15°),螺紋與端面夾角較小,螺旋方向的后角和端面方向的后角差別不大,為方便起見,可在端面中測量。

當滾刀上緣角大于15°時,滾刀上緣螺旋方向與端面方向的夾角較大,兩個方向的后向角也較大。在這種情況下,滾刀頂部刀片的后角應該按螺旋方向測量。螺旋方向的頂刃后角通常為10°~ 12°。

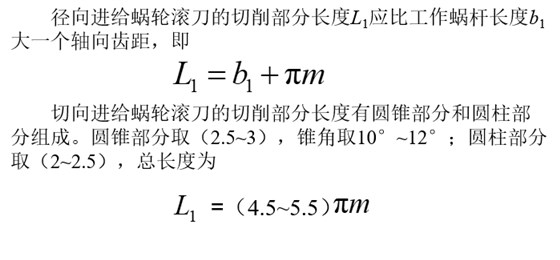

3.切削部分的長度

164

本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
