同步帶輪的外徑公差

時由45#鋼,鋁合金,銅和尼龍作為主要材料加工而成。.同步帶輪主要是配合同步帶進行使用,它是結合了齒輪傳動,鏈傳動和皮帶傳動的各自優點,所以被廣泛應用在各種機械領域中。

我們在選購同步帶時為了保證可以選購準確,就需要一下幾個數據來幫助我們了。


1、同步帶輪的外徑公差

帶輪外徑公差(單位:mm)表1


帶輪外徑 公差

≤25.40

=0.05/0

≤25.40~50.80

=0.08/0

≤50.80~101.60

=0.10/0

≤101.60~177.80

=0.13/0

≤177.80~304.80

=0.15/0

≤304.80~508.00

=0.18/0

>508.00

=0.20/0




2、在同步帶設計和安裝時需在給同步帶輪的中心距留下預留量。

為了保證同步帶的更為方便的拆裝和張緊,在同步帶輪之間應該留有一定范圍的中心距來進行范圍調整,即范圍調整量。這種調整量過小時,會打不到要求,如果過大時,則會造成傳動系統機構的不緊湊以及對于制造成本的浪費。

如下表,在兩個同步帶輪無擋邊或者是可以拆卸擋邊的情況下,根據已經選定號長度的皮帶分別松開張緊方向的預留的調整量。


皮帶長度(mm) 松開方向(mm) 張緊方向(mm)

小于499

1

0.8

500-1000

1.8

0.8

1001-1780

2.8

0.8

1781-2540

3.7

1.2

2541-3500

4.3

1.3

3501-4600

5.4

1.3


如下表,當只有一個同步有擋邊或者是在兩個同步帶輪都有擋邊的情況下,可以根據皮帶型號來選定中心距來調整預留量。


皮帶型號 一個擋邊皮帶輪 二個擋邊皮帶輪

3M

8

15

5M

14

20

8M

21

33

14M

35

56

MXL

6

11

MXL

8

14

H

14

19

XH

22

32

XXH

30

42


40

54

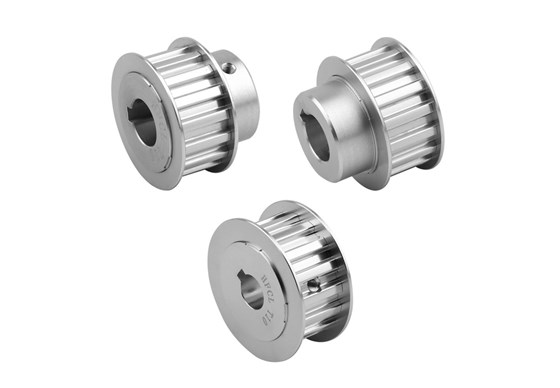

同步輪產品圖

本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
