型號 |
節距pb |
齒高 |
側圓半徑 |
齒槽寬 |
齒底角 |
齒頂角 |
查看 |
|
2GT |
2 |
0.15 |
1 |
0.55 |
0.4 |
0.254 |
|
|
3GT |
3 |
0.25 |
1.25 |
0.85 |
0.61 |
0.381 |
|
|
5GT |
1.5 |
0.12 |
0.75 |
0.42 |
0.31 |
0.56 |

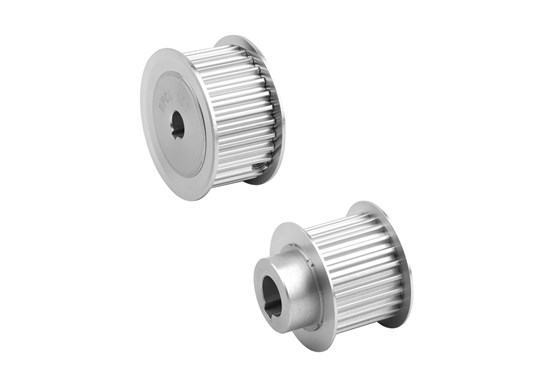

圓弧齒同步帶輪的材質和特點
圓弧同步帶輪是由于其齒形具有圓弧特性，可以滿足高功率的傳動。本文從模型、材料和特點等方面介紹了圓弧齒同步帶輪。
圓弧齒同步帶輪分為:HTD圓弧齒同步帶輪、STD圓弧齒同步帶輪、RPP圓弧齒同步帶輪。GT圓弧同步帶輪它是材料中最常見型號尺寸為主，45 #鋼和硬鋁合金。另外適合加工的材料有鑄鐵、銅和尼龍。
圓弧齒它具有以下傳動特點:中心對變化的靈敏度比漸開線大;相對曲率半徑大于漸開線，接觸強度高于漸開線;圓弧齒輪傳動的試驗嚙合傳動適用于斜齒輪，不能直接用于直齒輪。在加工過程中，對切齒深度要求較高，不允許徑向變位切削，并嚴格控制裝配誤差。由于圓弧齒同步帶輪齒輪的特點，其傳動功率高于梯形齒同步帶輪和T型同步帶輪大幾倍，而梯型齒同步帶輪和T型同步帶輪則能滿足高線速的傳動。目前同步帶輪適用于印刷、包裝、機床、煙草、金融工具、計算機打印、通信電纜、儀器儀表、健身器材、激光切割、電子設備等各種傳輸領域，如醫療器械等。
