齒輪畫法與基本算法
    單個圓錐齒輪廠家的規定畫法

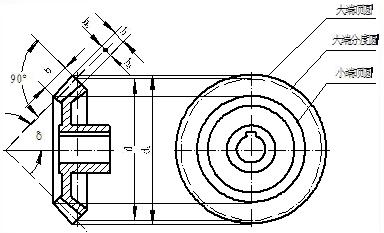

    圓錐齒輪廠家通常用于垂直相交兩軸之間的傳動。為了設計和制造方便,標準規定以大端的模數為準,用它決定輪齒的有關尺寸。一對圓錐齒輪嚙合也必須有相同的模數。圓錐齒輪各部分幾何要素的名稱和規定畫法。
    圓錐齒輪各部分幾何要素的尺寸,也都與模數m、齒數z及分度圓錐角δ有關。其計算公式:齒頂高ha=m,齒根高hf=1.2m,齒高h=2.2m;分度圓直徑d=mz,齒頂圓直徑da=m(z+2cosδ),齒根圓直徑df=m(z-2.4cosδ)。
齒輪畫法與基本算法
    單個圓錐齒輪廠家的畫圖步驟

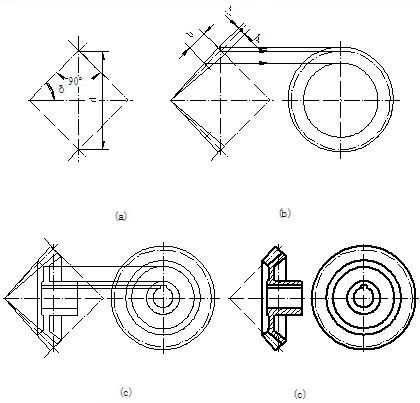

    圓錐齒輪的規定畫法一般用主、左兩個視圖表示,主視圖畫成剖視圖,在投影為圓的左視圖中,用粗實線表示齒輪大端和小端的齒頂圓,用點畫線表示大端的分度圓,不畫齒根圓。單個圓錐齒輪的畫圖步驟:
齒輪畫法與基本算法
    圓錐齒輪廠家的嚙合畫法

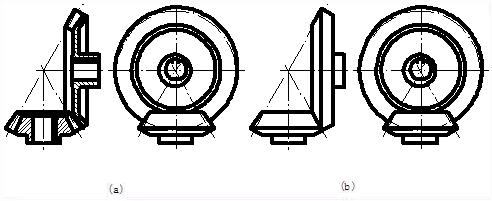

    圓錐齒輪的嚙合畫法:主視圖畫成剖視圖,對于標準齒輪來說,由于兩齒輪的分度圓錐面相切,因此,其分度線重合,畫成點畫線;在嚙合區內,應將其中一個齒輪的齒頂線畫成粗實線,而將另一個齒輪的齒頂線畫成虛線或省略不畫。左視圖畫成外形視圖。軸線垂直相交的兩圓錐齒輪嚙合時,兩節圓錐角δ1′和δ2′之和為90°。
